• Uso de un cable Cat5e/6 para extender la señal HD con audio hasta
  395 pies (120 m)
• Admite la función de extensión de infrarrojos y permite el control remoto por infrarrojos de
  los dispositivos de origen desde una ubicación de visualización remota mediante el envío de comandos de infrarrojos
  recibidos en las proximidades de la pantalla a
  los dispositivos de origen .
• Compatible con los protocolos HDMI 1.3, HDCP1.1 y 1.2 y
  sigue el estándar TCP/IP
• Admite el modo punto a punto, el modo de un punto a muchos y
  el modo de conexión en cascada a través de un conmutador de red Gigabit Ethernet dedicado y no administrado
  .
• Es ampliamente utilizado (como DVD, PS3, STB) y admite Full HD hasta
  1080P.

Introducción

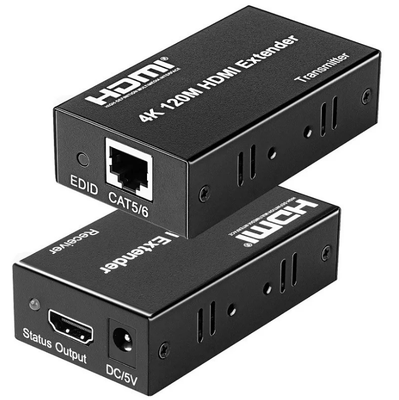

El extensor HDMI E-SDS por Ethernet se basa en el estándar TCP/IP, por lo que
puede utilizar un conmutador IP. Transmite su pantalla HD con
resoluciones altas hasta 395 pies (120 metros) de distancia de su
fuente HDMI o DVI-D mediante un cable CAT5e/6. Con la ventaja del estándar TCP/IP,
puede extender su video HD a múltiples pantallas mediante un
conmutador Ethernet.

PRESUPUESTO

Resoluciones: 480p, 576p, 720p, 1080p
Audio: Frecuencia de muestreo: 32 kHz, 44,1 kHz y 48 kHz Control remoto IR: 38 kHz;
NEC
HDMI: HDMI 1.3
HDCP: HDCP 1.2, 1.1
Adaptador de corriente: Entrada: 100 V – 240 V (50 – 60 Hz)
Consumo de energía:
Transmisor: 3 W
Receptor: 3 W
Temperatura/humedad de funcionamiento y almacenamiento: 0- 70 grados/10 % –
80 % HR (sin condensación) y -10 – 80 grados/5 % -90 % HR (sin
condensación)

CONEXIÓN Y FUNCIONAMIENTO

Fácil de usar
1) Conecte la fuente HDMI (como DVD, PS3, STB) a la entrada HDMI IN del
transmisor.
2) Conecte el transmisor IR al puerto IR OUT del transmisor y se dirigirá al receptor
IR de la fuente de video HDMI.
3) Conecte la salida HDMI del receptor a la pantalla HDTV.
4) Conecte el receptor IR al puerto IR IN del receptor.
5) Utilice 1 cable Cat5e/6 de hasta 120 m para conectar el transmisor y el receptor.
6) Conecte 2 piezas de fuente de alimentación de 5 V al transmisor y al receptor.
7) Encienda la pantalla HDTV y la fuente HDMI.
